Ultrasonic Gauging: selección de transductores, frecuencia y configuración para la medición de espesor

La medición ultrasónica de espesor es una de las tecnologías más utilizadas para el monitoreo en línea de tubos, mangueras y perfiles plásticos durante procesos de extrusión.

A diferencia de una medición puntual realizada fuera de línea, un sistema de ultrasonic gauging permite supervisar continuamente el producto mientras se encuentra en movimiento, proporcionando información sobre espesor de pared, uniformidad y, dependiendo de la configuración, concentricidad.

Sin embargo, obtener una medición estable no depende únicamente del sistema electrónico. La selección y configuración de los transductores ultrasónicos, la frecuencia, el acoplamiento acústico y la estabilidad mecánica del producto son factores determinantes.

1. ¿Cómo funciona un sistema de Ultrasonic Gauging?

Para cubrir diferentes posiciones alrededor del producto, los sistemas ultrasónicos utilizan varios transductores montados en un ultrasonic gauge.

En una configuración típica, los transductores se encuentran alrededor del tubo y utilizan agua como medio de acoplamiento acústico.

2. ¿Por qué utilizar múltiples transductores?

Un solo transductor proporciona información localizada. En cambio, una configuración multisonda permite observar diferentes posiciones alrededor de la circunferencia del producto.

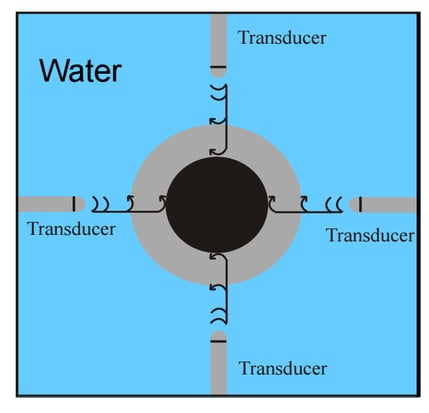

Una configuración común utiliza cuatro transductores distribuidos aproximadamente cada 90°, aunque pueden utilizarse más sensores cuando se requiere mayor cobertura o información más detallada sobre la distribución del espesor.

Las principales ventajas son:

• Mayor cobertura circunferencial.
• Detección de variaciones de espesor.
• Evaluación de la uniformidad del producto.
• Mayor tolerancia frente al desplazamiento del tubo.
• Posibilidad de obtener información sobre concentricidad.
• Medición continua durante la extrusión.

Por ejemplo, incrementar el número de transductores puede ser especialmente útil cuando el producto presenta wander, vibraciones o desplazamientos dentro del gauge.

3. El enfoque del transductor

No todos los transductores ultrasónicos concentran la energía de la misma manera. La geometría del haz influye directamente en la intensidad de la señal, la resolución y la tolerancia al movimiento del producto.

Point-focused

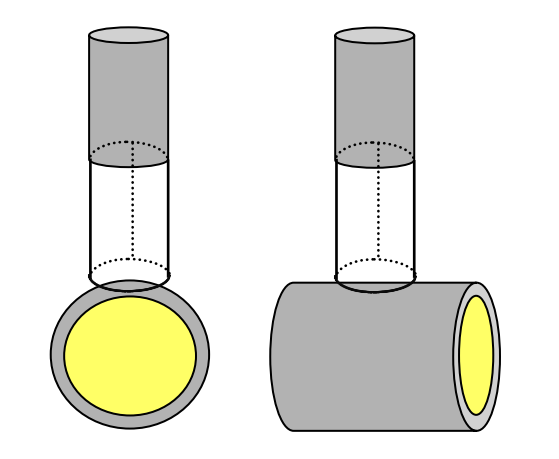

La energía se concentra en un punto focal.

Ventajas:

• Alta intensidad en el punto focal.
• Buena resolución.
• Adecuado para aplicaciones donde la posición del producto está bien controlada.

Limitación:

El área de máxima sensibilidad es relativamente pequeña, por lo que puede ser más susceptible a desplazamientos del producto.

Line-focused

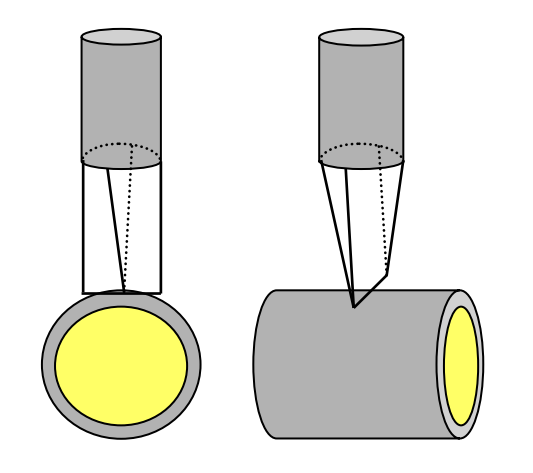

La energía se concentra a lo largo de una línea.

Esta configuración puede resultar útil en aplicaciones donde el producto se desplaza continuamente y se necesita mantener una buena intensidad de señal a lo largo de una región determinada.

Unfocused

Produce un campo acústico menos concentrado y puede proporcionar mayor tolerancia a determinadas variaciones de posición.

Sin embargo, la respuesta del transductor y la calidad de los ecos dependen fuertemente de la aplicación y de la geometría del producto.

Flat o "paintbrush"

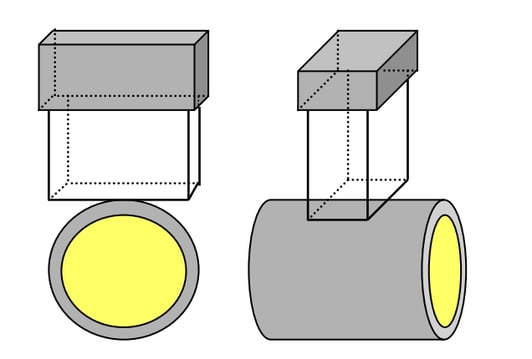

Genera una distribución de energía más extendida, lo que puede resultar útil cuando se necesita cubrir una región relativamente amplia.

La selección correcta no consiste en elegir simplemente el haz más ancho o más estrecho. Debe existir un equilibrio entre intensidad, resolución, cobertura y movimiento esperado del producto.

4. Tamaño del elemento y ancho del haz

El diámetro del elemento piezoeléctrico es otro parámetro fundamental.

De forma general:

Mayor apertura → menor divergencia del haz y mayor directividad.

Menor apertura → mayor divergencia y mayor cobertura angular.

Por lo tanto, no es correcto asumir que un elemento grande siempre genera un haz más ancho. La relación depende también de la frecuencia y de la geometría acústica del transductor.

En aplicaciones de extrusión, esto genera un compromiso entre:

Energía acústica + directividad + cobertura + tolerancia al movimiento.

Un transductor debe proporcionar suficiente energía para atravesar el material y generar ecos claramente identificables, pero también debe mantener una cobertura adecuada para el rango de movimiento esperado del producto.

5. Rango focal y standoff

Otro parámetro crítico es la posición del producto respecto al transductor.

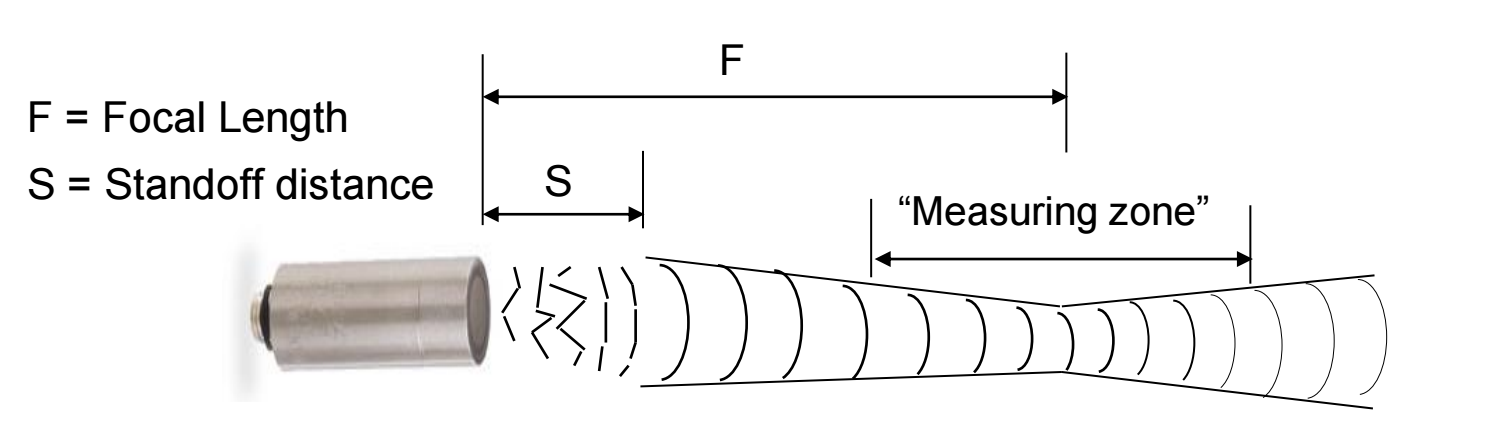

El campo acústico puede dividirse conceptualmente en diferentes regiones:

Zona próxima al transductor

La señal puede presentar fenómenos asociados al campo cercano y no necesariamente representa la condición óptima para la medición.

Punto focal

Es la región donde el sistema puede obtener una mayor concentración de energía y, dependiendo del diseño del transductor, una señal particularmente favorable.

Región posterior al foco

La energía acústica comienza a dispersarse y atenuarse.

Esto es particularmente importante cuando se utilizan frecuencias elevadas, ya que la atenuación en muchos materiales aumenta con la frecuencia.

Por eso, el diámetro del producto y la distancia entre el transductor y la superficie deben considerarse conjuntamente al seleccionar el transductor.

6. Frecuencia: resolución vs. penetración

Uno de los parámetros más importantes es la frecuencia.

La regla general es:

Mayor frecuencia → mayor resolución, pero menor penetración.

Menor frecuencia → mayor penetración, pero menor resolución.

Para paredes delgadas, las frecuencias altas permiten separar ecos muy próximos.

Para paredes gruesas o materiales con elevada atenuación, una frecuencia demasiado alta puede producir una señal insuficiente.

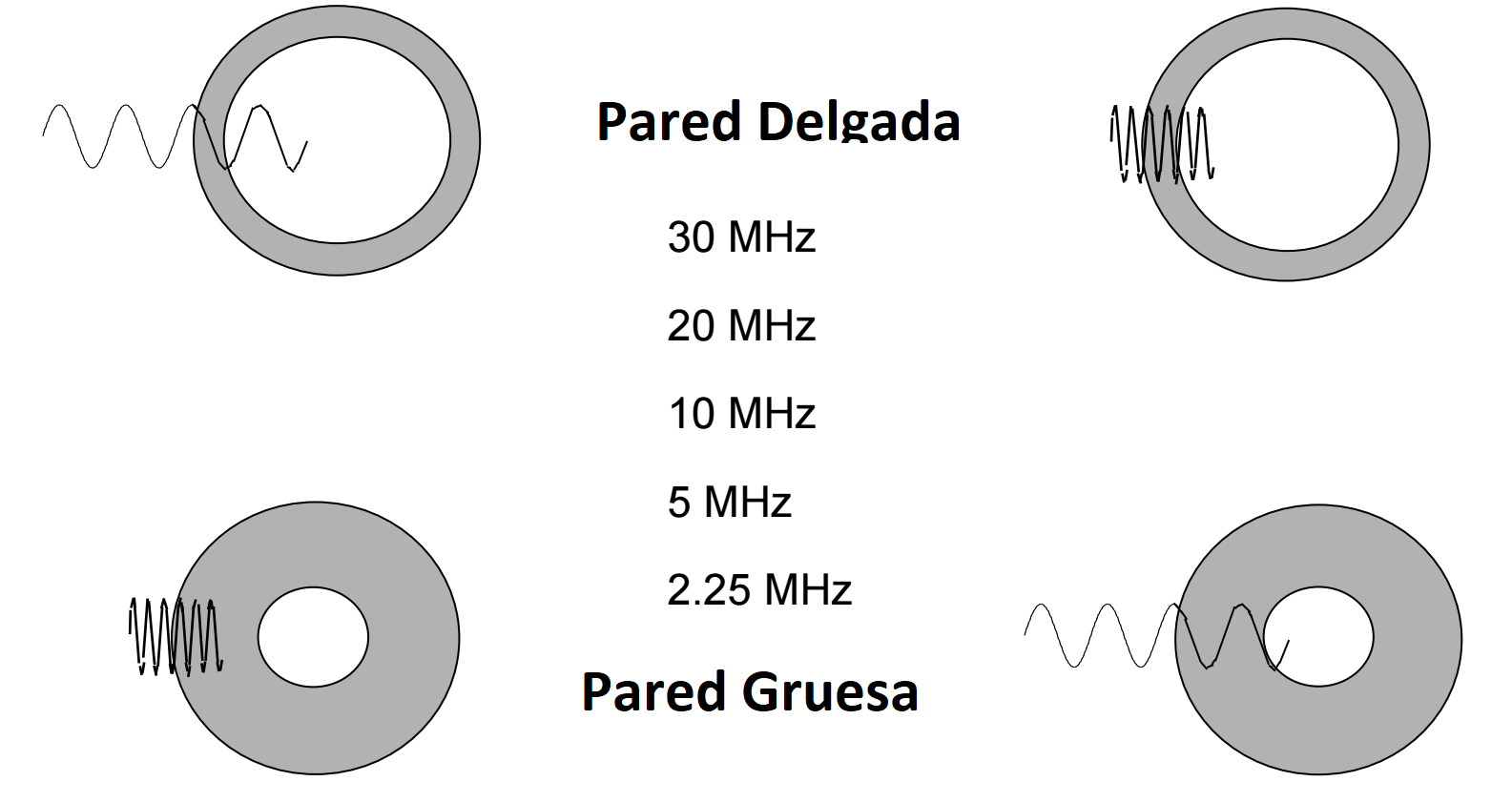

De forma orientativa:

Estos rangos no deben interpretarse como límites universales. La frecuencia óptima depende de:

• Material.
• Espesor.
• Diámetro.
• Temperatura.
• Atenuación acústica.
• Geometría del producto.
• Diseño del transductor.
• Distancia de acoplamiento.

El principio fundamental es seleccionar la frecuencia que proporcione ecos suficientemente fuertes y claramente separados.

7. Número de transductores

La cantidad de transductores necesaria depende principalmente de la geometría del producto y del nivel de cobertura requerido.

Una configuración de cuatro transductores puede ser suficiente para muchas aplicaciones, mientras que sistemas con seis u ocho transductores permiten incrementar la cobertura circunferencial y mejorar la capacidad para detectar variaciones de espesor y concentricidad.

De manera conceptual

Con cuatro transductores, las mediciones se realizan aproximadamente cada 90°.

Al aumentar el número de sensores se incrementa la cantidad de puntos de observación alrededor del producto.

8. Impedancia acústica y fuerza del eco

Cuando una onda ultrasónica pasa del agua al material, parte de la energía se transmite y otra parte se refleja en la interfaz. La intensidad del eco depende del cambio en las propiedades acústicas entre ambos medios.

De forma simplificada:

• Menor cambio de impedancia acústica → eco de retorno más débil, porque una mayor cantidad de energía continúa transmitiéndose hacia el material.
• Mayor cambio de impedancia acústica → eco de retorno más fuerte, porque una mayor cantidad de energía se refleja en la interfaz.

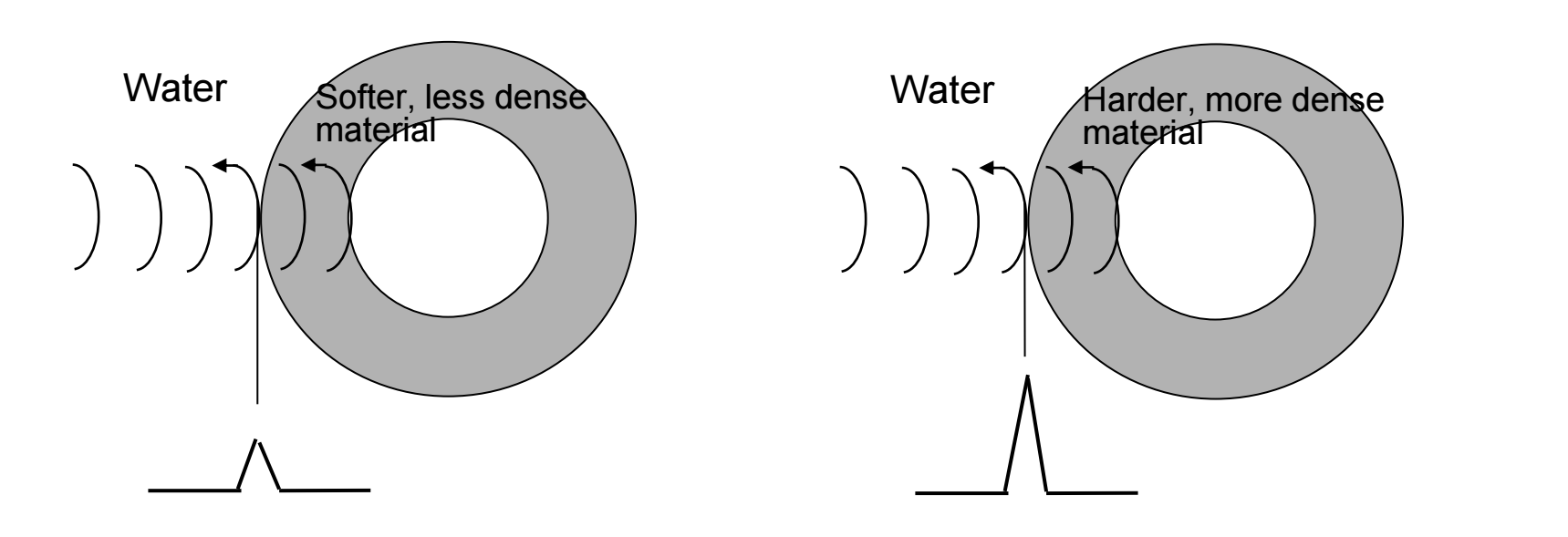

La figura ilustra este principio comparando un material más blando y menos denso con uno más duro y más denso. En el primer caso se observa un retorno más pequeño, mientras que en el segundo la diferencia en las propiedades del material produce un eco de mayor amplitud.

En un sistema de Ultrasonic Gauging, este principio es fundamental porque la detección de los ecos depende de que exista suficiente contraste acústico en las interfaces que delimitan la pared del producto. Una señal más fuerte facilita la detección y seguimiento del eco por parte del sistema de procesamiento.

En resumen:

Mayor diferencia de propiedades acústicas en la interfaz → mayor reflexión → eco más fuerte.

Esta característica, junto con la frecuencia, la atenuación del material, el acoplamiento y la geometría del transductor, determina la calidad de la señal ultrasónica disponible para realizar la medición de espesor.

9. El "wander": uno de los grandes enemigos de la medición

En una línea de extrusión, el tubo no necesariamente permanece perfectamente centrado.

Puede presentar:

• Vibración.
• Movimiento lateral.
• Oscilación vertical.
• Variación de tensión.
• Cambios de diámetro.
• Desalineación.

Este movimiento se conoce comúnmente como wander.

El problema es particularmente importante cuando el haz ultrasónico es muy localizado.

Un producto que se desplaza fuera de la zona óptima puede provocar:

pérdida de intensidad → reducción de SNR → ecos inestables → pérdida de medición.

Por ello, la solución no siempre consiste en modificar el DSP.

También debe analizarse la parte mecánica:

• Rodillos de guía.
• Centrado del producto.
• Tensión de línea.
• Posición del gauge.
• Estabilidad del tanque.
• Distancia transductor-producto.

La calidad de una medición ultrasónica es, en realidad, el resultado de la interacción entre mecánica + acústica + electrónica + procesamiento digital.

10. El agua también es parte del sistema de medición

En un sistema de ultrasonic gauging, el agua no es simplemente un elemento auxiliar.

Es el medio de acoplamiento acústico entre el transductor y el producto.

Por ello deben controlarse:

• Nivel de agua.
• Flujo.
• Temperatura.
• Presencia de burbujas.
• Limpieza.
• Contaminación.
• Posición del transductor.

Una mala condición de acoplamiento puede producir una señal débil incluso cuando el transductor y el DSP funcionan correctamente.

Por eso, antes de sustituir componentes electrónicos, conviene descartar primero problemas de acoplamiento y condiciones mecánicas.

11. Configuración del DSP

Una vez establecida una buena condición mecánica y acústica, el siguiente paso es configurar correctamente el procesamiento digital.

El sistema debe identificar claramente los ecos correspondientes a las superficies del producto.

Conceptualmente:

La diferencia temporal entre los ecos permite determinar el espesor.

La velocidad acústica utilizada por el DSP debe corresponder al material bajo medición y, cuando sea necesario, debe calibrarse mediante una referencia conocida.

No debe asumirse una velocidad acústica universal para todos los termoplásticos.

Este punto es importante porque un error en la velocidad del sonido se traduce directamente en un error de espesor.

12. Troubleshooting: ¿qué hacer cuando la señal es débil?

Todos los canales presentan señal débil

Revisar primero:

1. Nivel y circulación del agua.
2. Presencia de burbujas.
3. Limpieza de los transductores.
4. Distancia de acoplamiento.
5. Frecuencia seleccionada.
6. Cableado.
7. Configuración del DSP.

Si todos los canales presentan el mismo problema, es más probable encontrar una causa común al sistema que una falla simultánea de múltiples transductores.

Solo un canal presenta problemas

Revisar:

• Alineación del transductor.
• Cable.
• Conector.
• Canal del DSP.
• Posición local del producto.
• Limpieza del área.
• Condición del transductor.

Se pierde el eco de la pared exterior

Revisar:

• Standoff.
• Alineación.
• Enfoque.
• Acoplamiento.
• Frecuencia.
• Ganancia y configuración del DSP.

Se pierde el eco de la pared interior

Aquí la primera sospecha debe ser la atenuación insuficiente para atravesar el material.

Puede ser necesario evaluar una frecuencia menor o revisar la distancia y alineación del sistema.

13. Checklist antes de modificar el hardware

Antes de cambiar un transductor o asumir una falla electrónica, recomiendo seguir esta secuencia:

Mecánica

☐ Producto correctamente centrado
☐ Rodillos correctamente ajustados
☐ Wander dentro del rango esperado
☐ Gauge correctamente alineado

Acoplamiento

☐ Nivel de agua correcto
☐ Sin burbujas
☐ Transductores limpios
☐ Flujo de agua adecuado

Ultrasonido

☐ Frecuencia adecuada
☐ Standoff adecuado
☐ Transductor dentro de su rango focal
☐ Ecos claramente identificables

Electrónica

☐ Cableado
☐ Conectores
☐ Canal del DSP
☐ Ganancia/configuración

Calibración

☐ Velocidad acústica correcta
☐ Referencia de espesor disponible
☐ Medición comparada contra patrón

Conclusión

La selección de un transductor ultrasónico para una aplicación de extrusión no debe reducirse únicamente a elegir una frecuencia.

El desempeño final depende de la interacción entre:

Material + espesor + diámetro + frecuencia + geometría del transductor + enfoque + standoff + acoplamiento + movimiento del producto + DSP.

Una frecuencia elevada puede proporcionar una excelente resolución, pero perder penetración. Un transductor altamente enfocado puede proporcionar una señal excelente en una posición determinada, pero ser más sensible al wander. Por otro lado, una configuración con mayor cobertura puede ofrecer mayor estabilidad frente al movimiento, pero con compromisos diferentes en intensidad y resolución.

Por eso, el objetivo no es encontrar "el transductor más potente", sino encontrar la combinación que produzca ecos estables, claramente separados y reproducibles dentro de las condiciones reales del proceso.

En aplicaciones industriales, una medición ultrasónica confiable comienza mucho antes del DSP: comienza con la correcta selección del transductor y con una adecuada integración mecánica, acústica y electrónica.

Siguiente paso: En el próximo artículo veremos cómo optimizar el procesamiento digital (DSP) y el seguimiento automático de ecos para obtener mediciones ultrafinas confiables.
